Описание

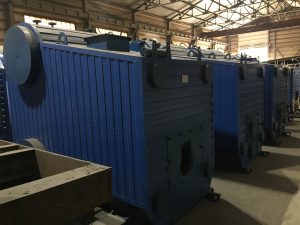

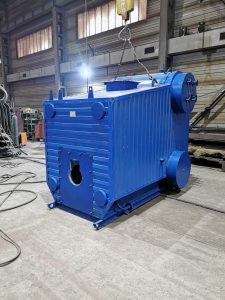

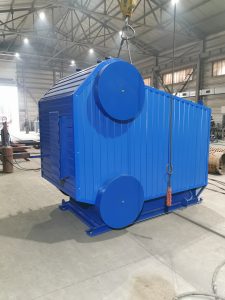

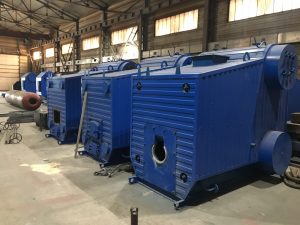

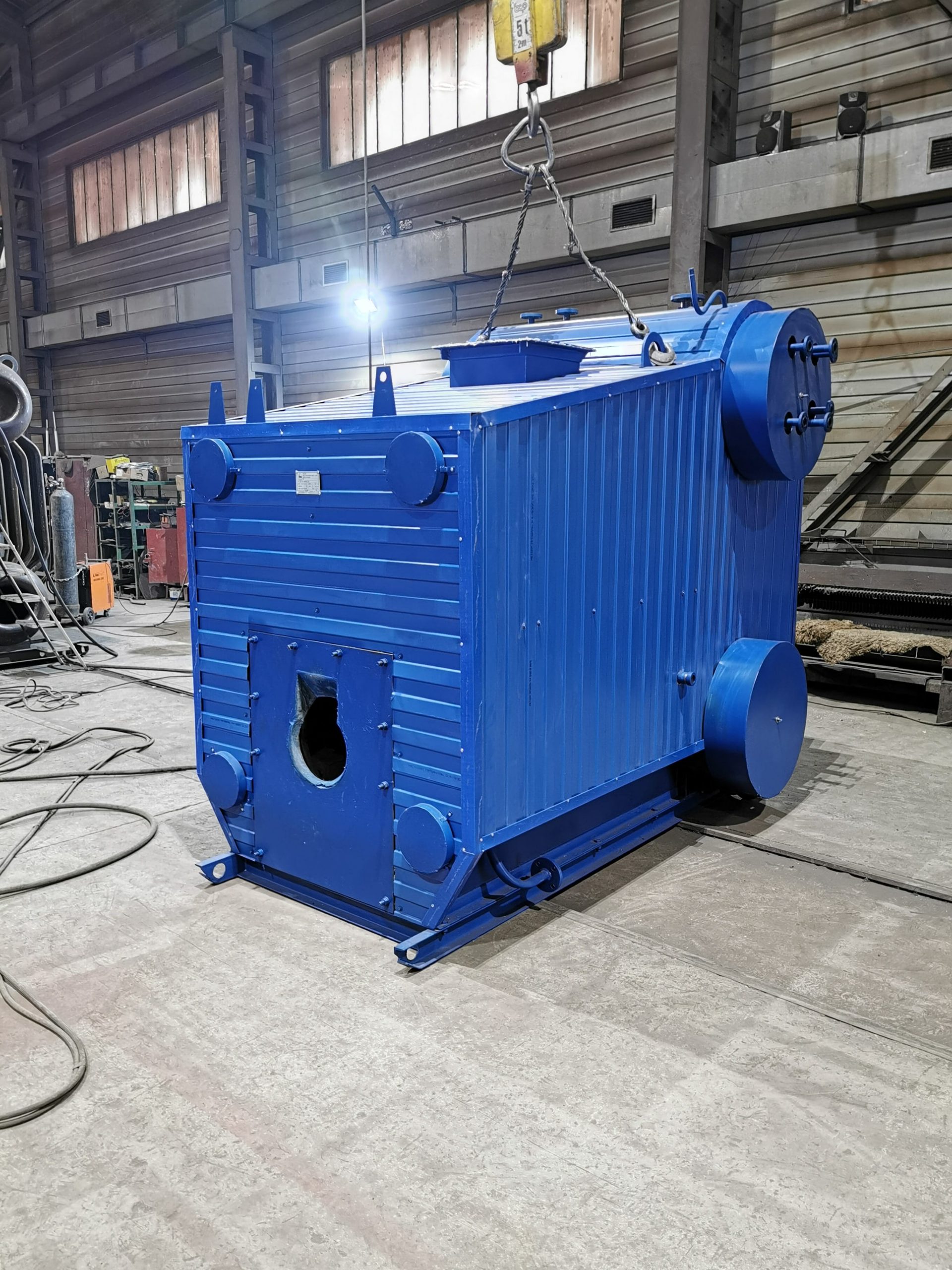

Паровой котел Е-1,0-0,9 предназначен для получения насыщенного пара до 1,0 т/ч абсолютным давлением до 0,9 МПа (9 кг/см2), используемого в системах теплопотребления, а также для технологических целей.
Котел включает в себя блок котла, регулирующую и запорную арматуру.
Блок котла поставляется собранным на опорной раме, одним транспортным местом.
Арматура, насос питательный, а так же отдельные узлы и детали, входящие в комплект поставки в соответствии с чертежами, но не установленные на блоке котла из-за условий транспортировки, поставляются отдельными грузовыми местами, согласно комплектовочной ведомости котла.
Комплектация котла экономайзером ЭПС-7,5, горелкой, насосом, комплектом автоматики, вентилятором и дымососом осуществляется по отдельному договору с заказчиком.

Устройство котла

Котел паровой представляет собой конструкцию, основными элементами которой являются система трубная, рама опорная и каркас с изоляцией.

Система трубная состоит из следующих узлов:

конвективного пучка, состоящего из верхнего и нижнего барабанов, размещенных на одной вертикальной оси, и соединенных между собой пучком труб, образующих конвективную поверхность нагрева. Трубы конвективного пучка соединены с верхним и нижним барабанами вальцовкой;
двух боковых экранов, включенных в циркуляционный контур котла через верхний и нижний коллекторы, вваренные сбоку в барабаны;
труб потолочно-фронтового экрана; приваренных в верхнем барабане и вваренных в коллектор поперечный, сообщающийся с нижними коллекторами боковых экранов.

Для очистки и осмотра нижних и поперечного коллекторов на наружных боковых поверхностях нижних коллекторов имеются лючки. Доступ во внутреннюю часть барабанов к трубам конвективного пучка и верхним, и нижним коллекторам возможен благодаря съемным люкам, расположенным на торцах барабанов.

Трубы конвективного пучка разделены перегородками: первая перегородка образована первым рядом труб конвективного пучка и приваренными между ними плавниками, остальные перегородки выполнены из жаростойкой стали. Перегородки меняют направление потока газов и улучшают условия теплообмена.

Боковые стороны конвективного пучка закрыты съемными металлическими листами с приклеенными к ним с внутренней стороны листами асбеста, при демонтаже которых обеспечивается доступ в газоходы для осмотра и очистки труб.

Котел паровой имеет газоплотную топку. Газоплотность топки достигается приваркой плавников к трубам боковых и потолочно-фронтового экранов. В нижней части топки газоплотность обеспечивается подом, установленным на опорной раме. Под топки оклеен листовым асбестом и выложен двумя слоями кирпича: причем нижний слой – теплоизоляционным, а верхний – огнеупорным.

В верхней части потолочно-фронтового экрана расположен взрывной клапан, предназначенный для защиты от разрушения элементов котла при взрыве газов внутри топки.

На левой боковой стенке топки котла установлен глазок для контроля за пламенем в топке.

В задней части котла расположено окно для отвода газов.

Теплоизоляция котла осуществляется из минеральной плиты толщиной 80 мм, закрепленными на приварных анкерах.

Наружная обшивка котла выполнена из съемных металлических листов, прикрепленных к каркасу на винтах саморезах.

Технические характеристики

Комплектация котлов Е-1,0-0,9

Типоразмер котла	Вспомогательное оборудование
Типоразмер котла	Экономайзер	Вентилятор	Дымосос	Топочное устройство / горелка	Насос	Водоподготовительное оборудование	Автоматика управления и безоасности	Прочее
Е-1,0-0,9Р	—	ВД-2,7/3000	Д-3,5/1500	Ручная, встроена в блок котла	Lowara	ВПУ-1,0 или ВПУ-2,5	Комплект автоматики	Золоуловитель ЗУ-1-1
Е-1,0-0,9РПК	—	ВД-2,7/3000	Д-3,5/1500	Ручная с поворотным опрокидывающимся колосником, встроена в блок котла	Lowara	ВПУ-1,0 или ВПУ-2,5	Комплект автоматики	Золоуловитель ЗУ-1-1
Е-1,0-0,9М	ЭПС-7,5	—	Д-3,5/1500	Паровая форсунка	Lowara	ВПУ-1,0 или ВПУ-2,5	Комплект автоматики	Система топливоподготовки – по проекту
Е-1,0-0,9Г	ЭПС-7,5	ВД-2,7/3000	Д-3,5/1500	ГГ-1	Lowara	ВПУ-1,0 или ВПУ-2,5	Комплект автоматики
Е-1,0-0,9ГМ	ЭПС-7,5	ВД-2,7/3000	Д-3,5/1500	РГМГ-1М	Lowara	ВПУ-1,0 или ВПУ-2,5	Комплект автоматики

Вспомогательное оборудование не входит в заводской комплект поставки, поставляется по требованию заказчика ( по доп. Договору / Спецификации)

Технические характеристики паровых котлов Е-1,0-0,9

Наименование параметра	Е-1,0-0,9Р	Е-1,0-0,9Г	Е-1,0-0,9М
1 .Номинальная паропроизводительность, не менее, т/ч	1,0	1,0	1,0
2.Топливо	Кам. уголь	Прир. газ	Мазут
3.Максимальное рабочее давление пара, не более, МПа (кгс /кв.см)	0.9 (9.0)	0.9 (9.0)	0.9 (9.0)
4.Диапазон регулирования паропроизводительности, % — ручной режим — автоматический режим	30….100 50….100	30….100 50….100	30….100 50….100
5.К.п.д., не менее, %*	81,0	89,5	87,5
6.Температура пара на выходе из котла, Г рад.С	174 (насыщенный)	174 (насыщенный)	174 (насыщенный)
7.Температура питательной воды, Град./С	50 +-10	50 +-10	50 +-10
8. Аэродинамическое сопротивление котла, не более, Па	640	640	640
9.Номинальное разрежение за котлом, не более, Па	350	350	350
10.Содержание СО, не более, при а = 1, мг/куб.м	375	117	200
11. Содержание NОх, не более, при а = 1, мг/куб.м	750	145	490
12. Содержание твердых частиц в уходящих газах, не более, мг/куб.м	200	—	—
13. Коэффициент избытка воздуха, не более	1,40	1,15	1,20
14. Температура уходящих газов при номинальной теплопроизводительности, не более, Град.С	250	200	220
15. Температура ограждающих поверхностей котла, не более, Град.С **	55	55	55
16. Установленная электрическая мощность, не более, кВт	6	6	6
17. Уровень звука в контрольных точках, не более, дБа	80	80	80
18. Величина непрерывной продувки, %	1-3	1-3	1-3
19. Удельная масса, не более, т/МВт	5,0	5,0	5,0
20. Габаритные размеры, не более, мм:
длина	4350	5000	5000
ширина	2300	2300	2300
высота	3000	3000	3000
21. Масса котла, не более, кг	3800	3800	3800

Чертеж общего вида котла Е-1,0-0,9ГМ

Общий вид Е-1,0-0,9ГМ

Чертеж общего вида котла Е-1,0-0,9Р
